 Chauffe-eau en fonction : DEL

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Pierre T
Membre Or
Membre Or
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-15, 23:18





@Bob B
J'aimerais avoir un indicateur lumineux pour me rappeler que ça chauffe et que je l'ai oublié. Ça existe ou j'en veux trop ?



j'en ai pas trouvé , mais ca peu se faire et c'est facile à réaliser, j'ai  installé une lumière DEL 12 volts verte sur la plaque de contrôle du chauffe eau.J'ai fait ca ce matin 1 1/2 hr de travail.

Cette lumière est branchée sur l'interrupteur  du chauffe eau,  ,  j'ai acheté la DEL chez Adisson

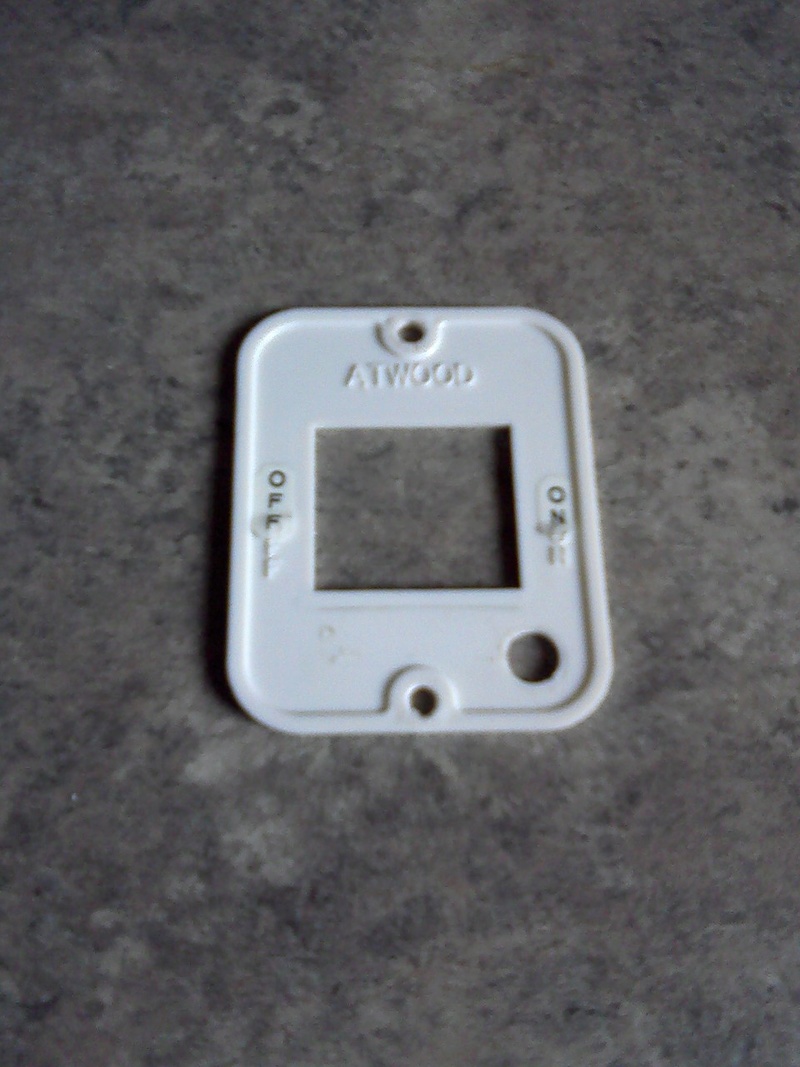

Faut percer la plaque et le loan pou installer la lumière.
Pas de soudures à faire  seulement des connexions

DÉSOLÉ POUR LE DÉSORDE dans les photos












________________________________________________
Pierre & Micheline
Prolite Evasion 2014
Toyota Tacoma 2010 v6 sr5
Panneau solaire flexible autocollant Power FLEX2 CIGC  90watts et Morningstar PS 30M PWM
Revenir en haut Aller en bas
JonathanR
Administrateur & Passionné
Administrateur & Passionné
avatar


MessageSujet: Chauffe-eau en fonction : DEL   2016-08-16, 08:06

@Pierre T

Très beau travail Smile

________________________________________________
JonathanR
Jonathan, Thomas & Allycia
Toyota Highlander 2008 et Max 2017
 Profil 2013 de 2013@2016
7 saisons et 324 nuits
  Saison 8 en cours !
Revenir en haut Aller en bas
https://www.forumvrprolite.com/
Bob B
Membre Diamant
Membre Diamant
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-18, 21:53

Good, je reviens de camping et je me mets sur l'affaire. Merci de l'info

________________________________________________
Bobinette
Johanne et Robert
20 sorties, 60 dodos, en escapade ça passe partout
ce qu'on aime faire en camping: rencontre et bla bla bla, golf, vélo, spectacle, visite de la région, sentier pédestre
Revenir en haut Aller en bas
http://Bobinette350@videotron.ca
MartinDC
Membre Platine & Passionné
Membre Platine & Passionné
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-19, 16:55

crap, j'en veux une. faut que j'installe ça. tu as mis tes 2 fils de chaque coté?? Genre, un sur le off et l'autre sur le on. ??

________________________________________________
MartinDC dit le Coyote
Prolite Plus avec slider 2014 avec décoration (grille frigidaire, chauffe eau 2015, etc) noir 2015
Volkwagen Golf 2010 TDI, oui, ça tue des bébés, mais ça sait comment tiré une roulotte. Wink
Voyage avec prolite: Quebec, Vermont, New York, New Hamshire, Massachusetts, Connecticut et plus chaque année. Floride avec mon ancienne tente-roulotte de 10 pieds
Revenir en haut Aller en bas
Pierre T
Membre Or
Membre Or
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-20, 15:46

@MartinDC
@Bob B

Avant tout il faut débrancher le fusible du convertisseur  qui alimente le chauffe eau.

Modèle Evasion 2014

Assurez vous que vous retrouvez les mêmes couleurs de fils sur l'interrupteur/lumière Rouge  de votre modèle de roulotte


L'objectif est de brancher le fil rouge (+) de la DEL verte  avec le fil brun (+) de l'interrupteur et de brancher le fil noir (-) de la DEL  avec le fil vert de la lumière rouge qui est le négatif (-) du chauffe eau.

On peu faire les connexions directement sur les fils, un peu plus bas , avec des connecteurs appropriés (plus simple) on peu installer la lumière verte  à  un endroit différent.

 On peu aussi faire les connexions au niveau   de  l'ìnterrupteur / lumière Rouge

Il y a quatre fils de branchés sur  l'interrupteur/lumière Rouge  (prendre bonne note de leur position)

 Interrupteur  :     Jaune  -   12volt  (+)  positif
                              Brun    -   alimentation du chauffe eau 12 volt (+)   ( contrôlé  par l'interrupteur)

Lumière rouge:      vert    -    12 volts  (-) négatif du chauffe eau
                               bleu   -     fil utilisé pour allumer la lumière rouge (voyant Rouge  absence  de  flamme  )

Pièces utilisées

DEL verte (diode électroluminescente )12 volts dc achetée chez Adisson no:500248    (on peu utiliser une petite lumière verte incandescente  12 volts)

Deux Doubleurs de contact mâle (RONA, CTC)

Deux connecteurs femelles isolés  (pour les fils de la lumière) ( RONA, CTC)

Fil électrique de grosseur appropriée et fusible si requis

________________________________________________
Pierre & Micheline
Prolite Evasion 2014
Toyota Tacoma 2010 v6 sr5
Panneau solaire flexible autocollant Power FLEX2 CIGC  90watts et Morningstar PS 30M PWM
Revenir en haut Aller en bas
JonathanR
Administrateur & Passionné
Administrateur & Passionné
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-20, 16:20

@Pierre T

Ça peut pas être plus clair Smile

________________________________________________
JonathanR
Jonathan, Thomas & Allycia
Toyota Highlander 2008 et Max 2017
 Profil 2013 de 2013@2016
7 saisons et 324 nuits
  Saison 8 en cours !
Revenir en haut Aller en bas
https://www.forumvrprolite.com/
Bob B
Membre Diamant
Membre Diamant
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-22, 01:08

Cette semaine je devrais êrte bon pour passer chez Adisson.

Je savais bien que je n'étais pas le seul à me poser la question.  Journée pluvieuse oblige, je furetais sur internet et l'idée de la lumière verte sur la switch du chauffe eau a gagné le prix de la meilleure idée de ce site de modifications de Rv.

________________________________________________
Bobinette
Johanne et Robert
20 sorties, 60 dodos, en escapade ça passe partout
ce qu'on aime faire en camping: rencontre et bla bla bla, golf, vélo, spectacle, visite de la région, sentier pédestre
Revenir en haut Aller en bas
http://Bobinette350@videotron.ca
Bob B
Membre Diamant
Membre Diamant
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-22, 01:10

Ah oui le site en question est: Modmyrv.com

Il y a quelques bonnes idées. Allez voir

________________________________________________
Bobinette
Johanne et Robert
20 sorties, 60 dodos, en escapade ça passe partout
ce qu'on aime faire en camping: rencontre et bla bla bla, golf, vélo, spectacle, visite de la région, sentier pédestre
Revenir en haut Aller en bas
http://Bobinette350@videotron.ca
JonathanR
Administrateur & Passionné
Administrateur & Passionné
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-22, 07:06

@Bob B a écrit:
Ah oui le site en question est: Modmyrv.com

Il y a quelques bonnes idées. Allez voir

Très bon site en effet et déjà ajouté au Forum en 2013 Smile

https://www.forumvrprolite.com/t51-modmyrv-com-anglais

________________________________________________
JonathanR
Jonathan, Thomas & Allycia
Toyota Highlander 2008 et Max 2017
 Profil 2013 de 2013@2016
7 saisons et 324 nuits
  Saison 8 en cours !
Revenir en haut Aller en bas
https://www.forumvrprolite.com/
Caroline et Denis
Membre Diamant
Membre Diamant
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-31, 09:17

A Québec, le seul endroit ou j'ai trouvé la lumière del, c'est chez batterie expert.  Ils ont toutes les couleurs et pièces nécessaires.  Environ $5.00 pour le tout.


https://www.batteriesexpert.com/fr/bs8033-del-ambre-1224vcc

________________________________________________
Caroline et Denis
2014 - Sortie 3
2015 - Sortie 24
2016 - Sortie 35
2017 - Sortie 37
Revenir en haut Aller en bas
JonathanR
Administrateur & Passionné
Administrateur & Passionné
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-08-31, 10:42

@Caroline et Denis a écrit:
A Québec, le seul endroit ou j'ai trouvé la lumière del, c'est chez batterie expert.  Ils ont toutes les couleurs et pièces nécessaires.  Environ $5.00 pour le tout.


https://www.batteriesexpert.com/fr/bs8033-del-ambre-1224vcc

Merci de l'info Smile

________________________________________________
JonathanR
Jonathan, Thomas & Allycia
Toyota Highlander 2008 et Max 2017
 Profil 2013 de 2013@2016
7 saisons et 324 nuits
  Saison 8 en cours !
Revenir en haut Aller en bas
https://www.forumvrprolite.com/
Pierre T
Membre Or
Membre Or
avatar


MessageSujet: Re: Chauffe-eau en fonction : DEL   2016-09-02, 15:12

@Caroline et Denis


Ca va être superbe

________________________________________________
Pierre & Micheline
Prolite Evasion 2014
Toyota Tacoma 2010 v6 sr5
Panneau solaire flexible autocollant Power FLEX2 CIGC  90watts et Morningstar PS 30M PWM
Revenir en haut Aller en bas
