Samedi, je suis aller chez Énergie DC à Laval. Ils vendent des kits de panneau solaire et j'avais remarqué leur présence sur e-Bay. Je me suis procurer un kit à 100 watts. J'ai été très bien servi et on m'a confectionné sur place un câble supplémentaire selon mes spécifications.

J'ai installé le tout hier à 30 degrés. Je crois que c'est la première fois que je faisais un projet en ...costume de bain. Je ne pouvais pas aller camper, mon auto était chez le carrossier. Une poque gracieuseté de la voisine de ma belle-mère...

Le câblage semble d'excellente qualité. La personne qui m'a servi m'a expliqué que la double gaine des câbles servait à les protéger des rayons UV.


C'est pas très compliqué. Il faut juste branché la batterie au contrôleur en premier.


J'ai trouvé cet outil chez Addison. Il sert à dégainer rapidement les fils. Je ne suis plus capable de m'en passer.



J'ai posé le contrôleur à côté de la batterie. Je ne voyais pas l'intérêt de l'installer sur un mur parce qu'il n'a pas d'afficheur de tension. Dans le cercle, on voit les connecteurs qui vont passer par le trou du câble à 30 ampères.


Je me suis servi de l'idée de Stéphannie pour le rangement mais j'ai fais ça plutôt "low-tech". J'ai bricolé une insertion en dessous du lit. J'ai remplacé la table par une feuille de plywood parce qu'on ne s'en sert pas. C'était la grandeur idéale. J'ai mis des taquets de miroir pour empêcher le panneau de sortir.

Nice, très propre comme installation

Bonjour JlucV,beau set-up ,tu sais que pour environ 45,00$ tu peux te procurer ceci qui te donnera plein d'info sur ta batterie et ta consommation et ainsi le voltage/wattage généré par ton panneau.J'ai acheté chez solar DC moi aussi.

Simple a brancher seulement un fils réseau RJ-45

stephannie a écrit:

Bonjour JlucV,beau set-up ,tu sais que pour environ 45,00$ tu peux te procurer ceci qui te donnera plein d'info sur ta batterie et ta consommation et ainsi le voltage/wattage généré par ton panneau.J'ai acheté chez solar DC moi aussi.

Simple a brancher seulement un fils réseau RJ-45

https://i.servimg.com/u/f18/19/03/96/13/ct-5010.jpg

Excellent tuyau. Merci.

J'ai la même chose et je le trouve pratique. Tu sais la charge de ta batterie et combien tu charge

Si tu veux avoir la consommation en ampérage de tes appareils (fan,éclairage,chaufrette,etc)tu doit prendre les fils qui était sur la batterie a l'origine et les mettres du coté Load du contrôleur (ne pas oublier la fusible) et brancher ta batterie au borne batterie du contrôleur.
Par contre tu doit t'assurer que ta charge total n’excède pas 10 Amps dans mon cas avec une Mini je n'excede pas 6 amp ,mais mon frigo est sur le propane et non sur le 12 Volts.

N.B:Si tu as un inverter tu doit le mettre direct a la batterie (ne pas oublier la fusible) car c'est 10x la charge,donc a titre d'exemple  un radio qui tire 1 amps a 120Vac en tira environ 10 amps a 12 VDC

C'est info viennent de mes expérimentations que j'avait fait sur ma tente roulottes il y a 2 ans et que j'ai transférer a notre mini en début de saison j'ai fait plusieurs sortie et aucun problème.

Brancher de cette façon quand je branche la roulotte sur le 120 je vois aussi l'état de la batterie.

La seul chose que je déplore de ce moniteur est la représentation graphique de la batterie,souvent mon voltage est au dessus de 12.6V donc 100% de charge  et le pictogramme montre environ 50% donc je me fit au voltage et non au pictogramme.

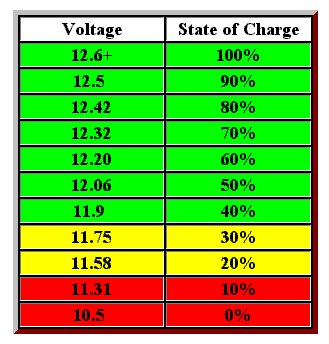

Je me suis déjà servi de ce tableau. Sur mon ancienne roulotte, la batterie était à l'extérieur. Je la testait avec ce truc.http://reviews.canadiantire.ca/9045/0798519P/minn-kota-minn-kota-digital-battery-meter-reviews/reviews.htm

Je l'ai encore dans mon sac à outils au cas ou. Merci de l'info.

J'ai ajouter des glissières pour insérer le panneau plus facilement.

Nice
